Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Deutsche Waffen und Munitionfabriken (DWM), Berlino. |
| Modello | Espingaarda Portugueza Mod.1904. |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 6,5x58 Portoghese. |
| Canna | Lunghezza 740 mm; rigatura a 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato dalla capacità di 5 colpi caricabile mezzo apposite lastrine. |
| Peso dello scatto | 2.800 g. |
| Estrattore | Posto sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo tipo a ritto tangente con cursore tarato da 200 a 2000 metri. |
| Congegni di sicurezza | A bandiera a due posizioni tipo Mauser. |
| Lunghezza totale | 1.240 mm. |
| Peso | 4.200 g. (circa) |
| Materiali | Acciaio per la meccanica; noce per i legni. |
| Numero di Catalogo Nazionale | 3134 |

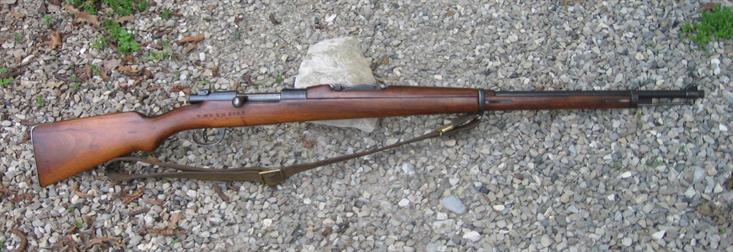

1 L’ Espingarda Portuguesa M1904 vista dal lato destro. Nella foto si vedono perfettamente le caratteristiche meccaniche mutuate dai Mauser e dai fucili Mannlicher.

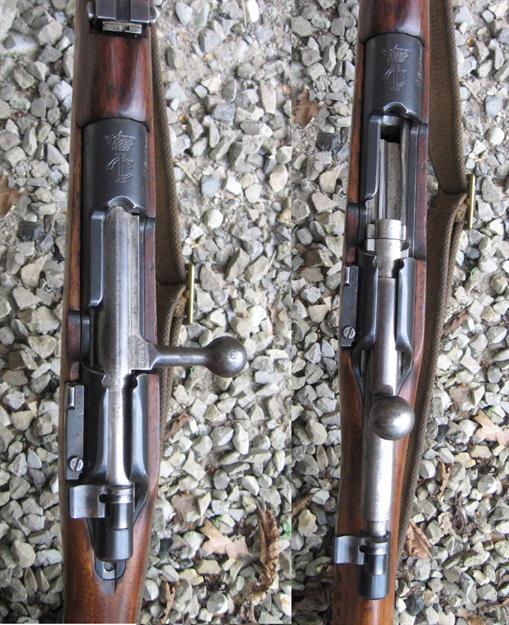

2,3 Otturatore visto dall’alto in posizione chiusa e in apertura.

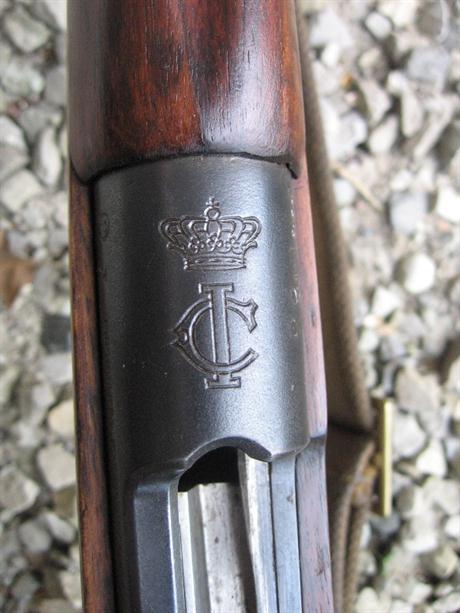

4 Lo stemma del Re Carlo I, allora reggente.

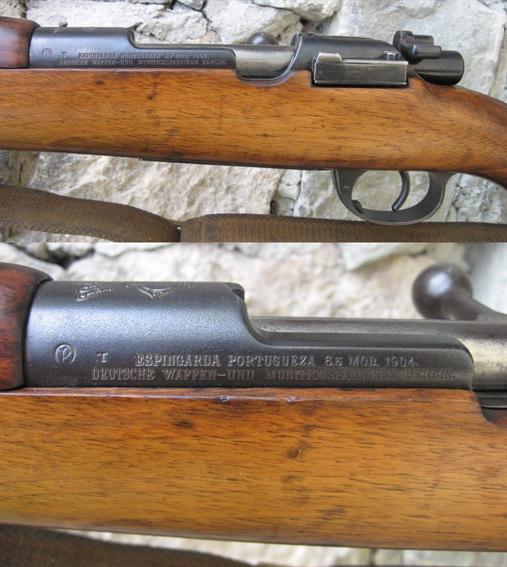

5,6 Sul lato sinistro della culatta sono impressi il fabbricazione e la denominazione ufficiale dell’arma.

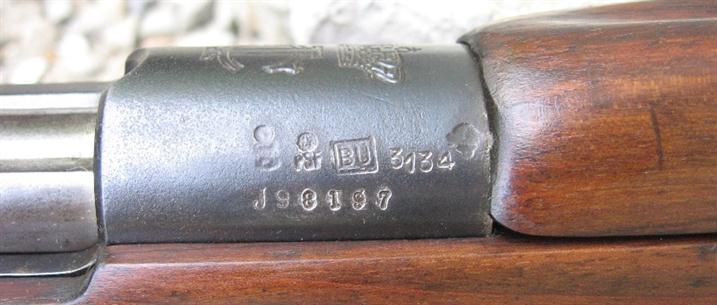

7 Su lato destro della camera di cartuccia sono presenti i punzoni del banco di prova di Brescia con il numero di catalogo. Particolare strano all’occhi più attento è dato dalla matricola dell’arma: in origine i Vergueiro seguivano l’impostazione lettera più quattro numero sequenziali. Infatti la reale matricola è il numero 8197 apportato dai Sud Africani durante la I Guerra Mondiale.

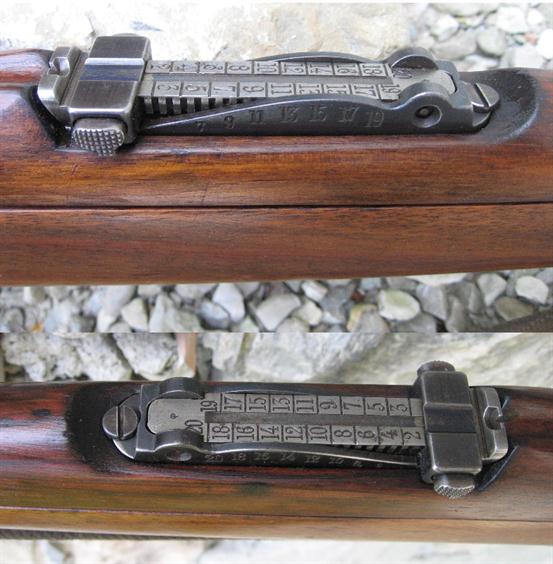

8,9 L’elegante sistema dell’alzo tarato da 200 a 2000 metri.

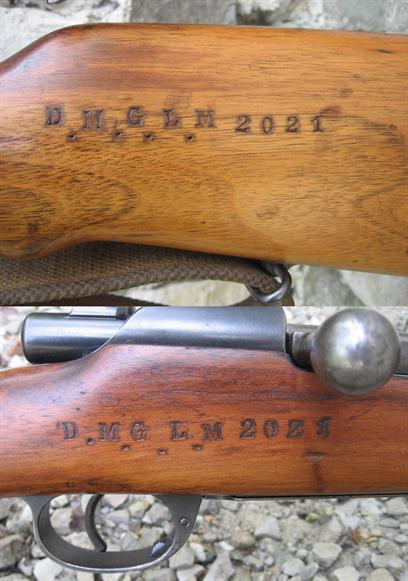

10,11 Il gruppo di lettera D.M.G.L.M. (Direçao General Militar de Lorenço Marques )indica che il fucile è stato uno dei 2000 Vergueiro tornati in mano portoghese, dal Sud Africa, e usati per difendere la colonia del Mozzambico (Lorenço Marques).

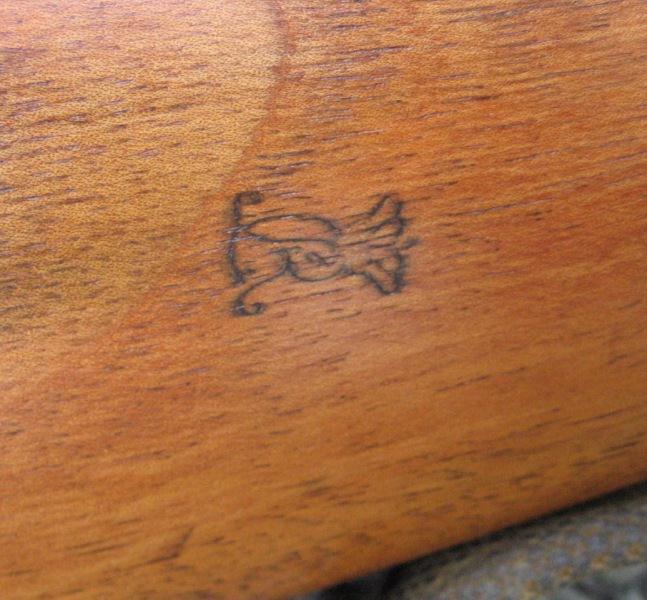

12 Marchio sul lato destro della pala del calcio.

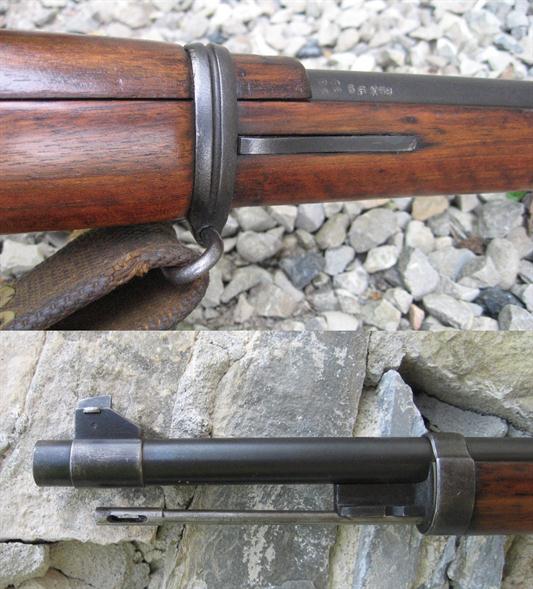

13,14 Particolare della fascetta superiore bloccata da molla a lamina e della parte terminale della canna.

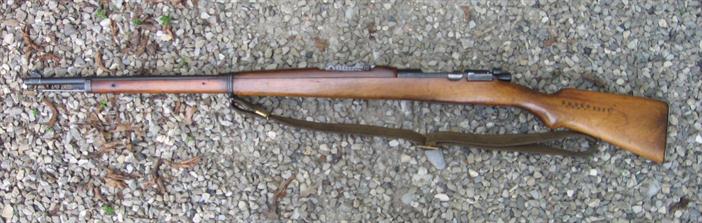

15 L’ Espingarda Portuguesa M1904 vista dal lato sinistro.
2,3 Otturatore visto dall’alto in posizione chiusa e in apertura.
4 Lo stemma del Re Carlo I, allora reggente.
5,6 Sul lato sinistro della culatta sono impressi il fabbricazione e la denominazione ufficiale dell’arma.
7 Su lato destro della camera di cartuccia sono presenti i punzoni del banco di prova di Brescia con il numero di catalogo. Particolare strano all’occhi più attento è dato dalla matricola dell’arma: in origine i Vergueiro seguivano l’impostazione lettera più quattro numero sequenziali. Infatti la reale matricola è il numero 8197 apportato dai Sud Africani durante la I Guerra Mondiale.
8,9 L’elegante sistema dell’alzo tarato da 200 a 2000 metri.
10,11 Il gruppo di lettera D.M.G.L.M. (Direçao General Militar de Lorenço Marques )indica che il fucile è stato uno dei 2000 Vergueiro tornati in mano portoghese, dal Sud Africa, e usati per difendere la colonia del Mozzambico (Lorenço Marques).
12 Marchio sul lato destro della pala del calcio.
13,14 Particolare della fascetta superiore bloccata da molla a lamina e della parte terminale della canna.
15 L’ Espingarda Portuguesa M1904 vista dal lato sinistro.
