Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Springfield Armory dal 1873 al 1877. |
| Modello | U.S. Rifle, Model 1873. |
| Tipo | Fucile a blocco ribaltabile in asse tipo “Trapdoor”. |
| Calibro | 45-70 Government ( conosciuta anche come 45-70-405). |
| Canna | Lunghezza 830 mm; rigatura a 3 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Colpo singolo. |
| Peso dello scatto | Circa 2.800 g. |
| Estrattore | posto superiormente alla cerniera che blocca il gruppo otturatore alla canna. |
| Espulsione | Manuale. |
| Congegni di puntamento | Alzo con ritto a cursore su base a gradini graduato da 100 a 1200 yards I Tipo. |
| Congegni di sicurezza | Alla prima e seconda monta del cane. |
| Lunghezza totale | 1.320 mm. |
| Peso | Circa 4.400 g. |
| Materiali | Acciaio per la meccanica; noce per i legni. |
| Numero di Catalogo Nazionale | Arma Antica. |
1 Vista per intero dal lato destro del Fucile U.S. Model 1873 cal.45-70 costruito nel 1876 e mai aggiornato a modello 1873/77 o 77/79.
2 L’azione ad apertura a cerniera detta Trapdoor in pozione di apertura vista dal lato destro. Il cane è completamente arretrato. La cartella che ospita il sistema di scatto per la percussione deriva dai precedenti fucili Model 1870 e Model 1871 ed è del tipo a molla avanti.
3 Sempre l’azione ma stavolta chiusa e cane armato. Sulla cartella sono riportati l’arsenale di Springfield ( U.S. SPRINGFIELD) e l’emblema di proprietà dell’arma rappresentata dall’ Aquila presidenziale statunitense

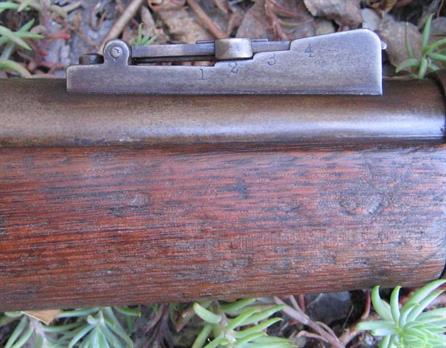

45 Gli organi di mira composti da un alzo con ritto e cursore su base graduata e settato da 100 a 400 yards e da 500 a 1200 quando completamente elevato.
6 Blocco otturatore con impresso U.S. Model 1873: in questo particolare caso possiamo notare che il numero 3 è impresso con un carattere così strano da sembrare un8. Non è un errore e che da un certo periodo sino ai nuovi fucili M1873/77 tale punzonatura era normale.
7Nel calciolo è ben visibile il punzone U.S. e altri marchi indicanti la scuola militare ove questa arma è stata dopo la radiazione oppure l’arsenale di deposito.
8 La volata con il mirino a lama che è un corpo unico sulla sua base, quindi impossibilitato ad essere spostato in deriva, e saldato alla canna stessa.
9 Su tutto il fucile usato per la descrizione è impressa sui legni più volte la lettera C: ciò potrebbe supporre un uso di questa arma presso qualche Accademia Militare con le munizioni tipo M1882 ridotte
10 I fucili Trapdoor, dopo la loro dismissione, saranno venduti sul mercato privato e non solo: le armi che hanno asportati sia l'anello superiore per la cinghia sia il gancio del fascio d'armi erano date in dotazione presso le accademia militari o come armi di rappresentanza.
11 Fascetta di mezzo bloccata da una molla a lamina con l’immancabile lettera U che ha il medesimo significato del gruppo US.
1213 Particolare del gruppo otturatore semiaperto e aperto completamente.
14 Marchi di accettazione US Army sul lato sinistro della canna.
15 Marchio di accettazione militare posto nella porzione inferiore della calciatura: una P in caratteri corsivi iscritta in un cerchio.
16 Vista laterale sinistra con la baionetta a “calza” Modello 1873 originale.
2 L’azione ad apertura a cerniera detta Trapdoor in pozione di apertura vista dal lato destro. Il cane è completamente arretrato. La cartella che ospita il sistema di scatto per la percussione deriva dai precedenti fucili Model 1870 e Model 1871 ed è del tipo a molla avanti.
3 Sempre l’azione ma stavolta chiusa e cane armato. Sulla cartella sono riportati l’arsenale di Springfield ( U.S. SPRINGFIELD) e l’emblema di proprietà dell’arma rappresentata dall’ Aquila presidenziale statunitense
45 Gli organi di mira composti da un alzo con ritto e cursore su base graduata e settato da 100 a 400 yards e da 500 a 1200 quando completamente elevato.
6 Blocco otturatore con impresso U.S. Model 1873: in questo particolare caso possiamo notare che il numero 3 è impresso con un carattere così strano da sembrare un8. Non è un errore e che da un certo periodo sino ai nuovi fucili M1873/77 tale punzonatura era normale.
7Nel calciolo è ben visibile il punzone U.S. e altri marchi indicanti la scuola militare ove questa arma è stata dopo la radiazione oppure l’arsenale di deposito.
8 La volata con il mirino a lama che è un corpo unico sulla sua base, quindi impossibilitato ad essere spostato in deriva, e saldato alla canna stessa.
9 Su tutto il fucile usato per la descrizione è impressa sui legni più volte la lettera C: ciò potrebbe supporre un uso di questa arma presso qualche Accademia Militare con le munizioni tipo M1882 ridotte
10 I fucili Trapdoor, dopo la loro dismissione, saranno venduti sul mercato privato e non solo: le armi che hanno asportati sia l'anello superiore per la cinghia sia il gancio del fascio d'armi erano date in dotazione presso le accademia militari o come armi di rappresentanza.
11 Fascetta di mezzo bloccata da una molla a lamina con l’immancabile lettera U che ha il medesimo significato del gruppo US.
1213 Particolare del gruppo otturatore semiaperto e aperto completamente.
14 Marchi di accettazione US Army sul lato sinistro della canna.
15 Marchio di accettazione militare posto nella porzione inferiore della calciatura: una P in caratteri corsivi iscritta in un cerchio.
16 Vista laterale sinistra con la baionetta a “calza” Modello 1873 originale.
chiudi

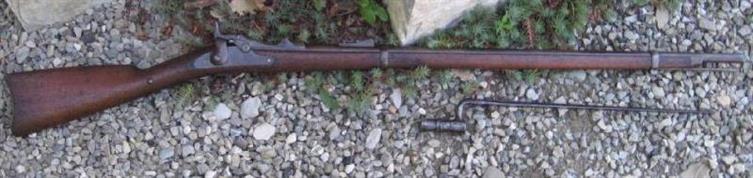

Vista per intero dal lato destro del Fucile U.S. Model 1873 cal.45-70 costruito nel 1876 e mai aggiornato
a modello 1873/77 o 77/79.

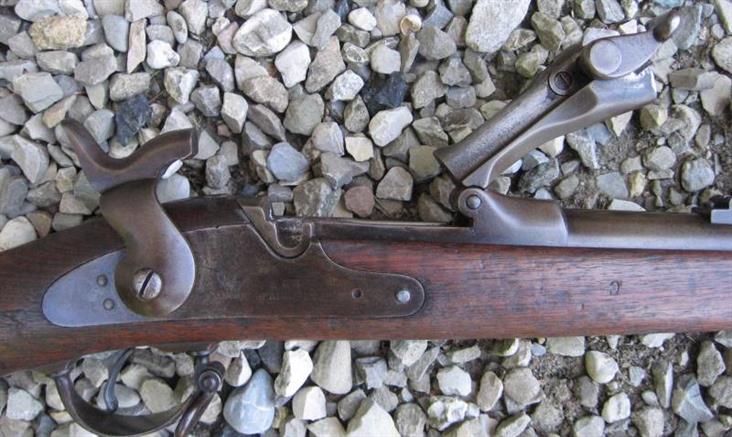

L’azione ad apertura a cerniera detta Trapdoor in pozione di apertura vista dal lato destro. Il cane è completamente arretrato. La cartella che ospita il sistema di scatto per la percussione deriva dai precedenti fucili Model 1870 e Model 1871 ed è del tipo a molla avanti.
chiudi

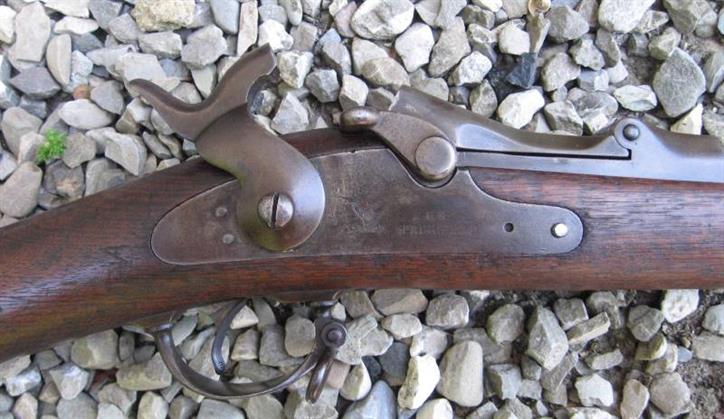

Sempre l’azione ma stavolta chiusa e cane armato. Sulla cartella sono riportati l’arsenale di Springfield ( U.S. SPRINGFIELD) e l’emblema di proprietà dell’arma rappresentata dall’ Aquila presidenziale statunitense.
chiudi

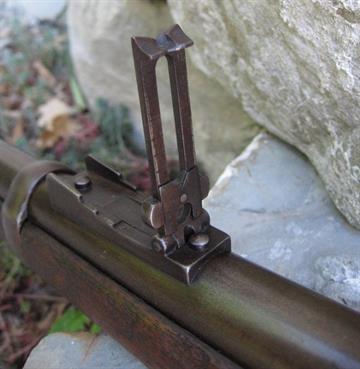

Gli organi di mira composti da un alzo con ritto e cursore su base graduata e settato da 100 a 400 yards e da 500 a 1200 quando completamente elevato.
chiudi
chiudi

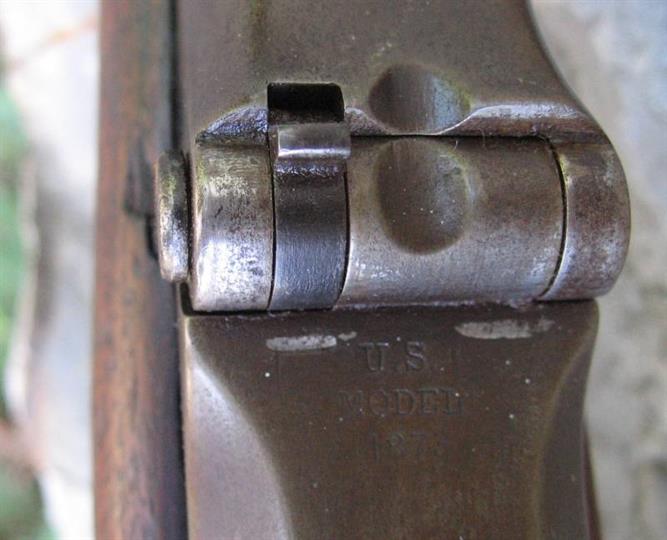

Blocco otturatore con impresso U.S. Model 1873: in questo particolare caso possiamo notare
che il numero 3 è impresso con un carattere così strano da sembrare un8. Non è un errore e
che da un certo periodo sino ai nuovi fucili M1873/77 tale punzonatura era normale.

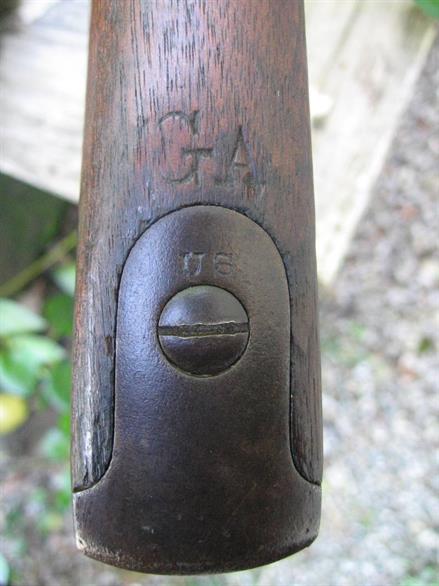

Nel calciolo è ben visibile il punzone U.S. e altri marchi indicanti la scuola militare ove questa arma è stata dopo la radiazione oppure l’arsenale di deposito.
chiudi

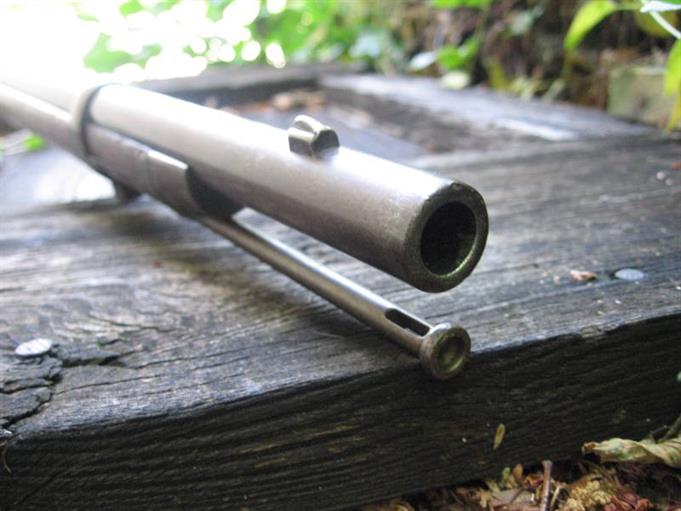

La volata con il mirino a lama che è un corpo unico sulla sua base, quindi impossibilitato ad essere spostato in deriva, e saldato alla canna stessa.
chiudi

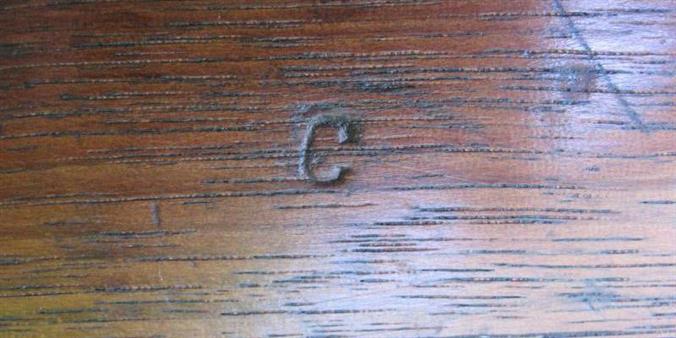

Su tutto il fucile usato per la descrizione è impressa sui legni più volte la lettera C: ciò potrebbe supporre un uso di questa arma presso qualche Accademia Militare con le munizioni tipo M1882 ridotte.
chiudi

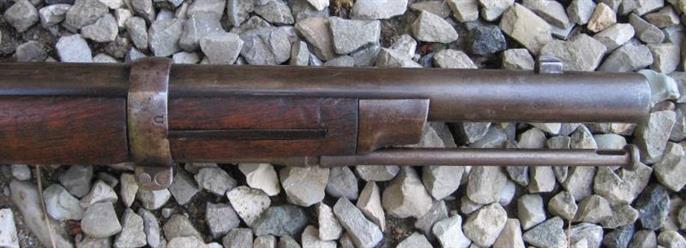

I fucili Trapdoor, dopo la loro dismissione, saranno venduti sul mercato privato e non solo: le armi che hanno asportati sia l'anello superiore per la cinghia sia il gancio del fascio d'armi erano date in dotazione presso le accademia militari o come armi di rappresentanza.
chiudi
Fascetta di mezzo bloccata da una molla a lamina con l’immancabile lettera U che ha il medesimo
significato del gruppo US.
chiudi
chiudi

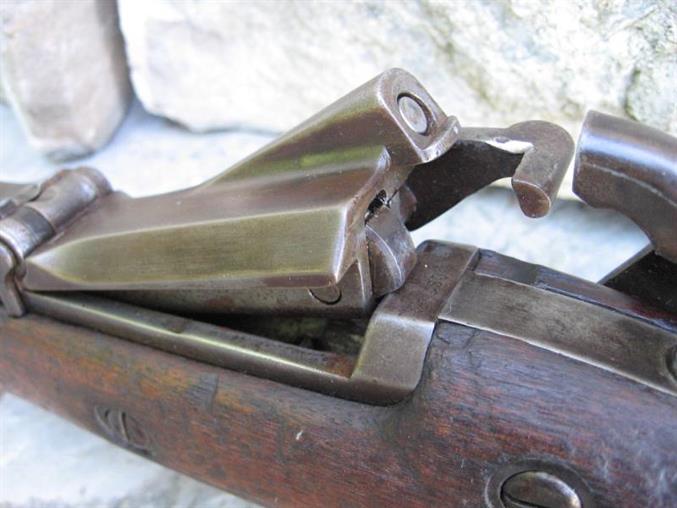

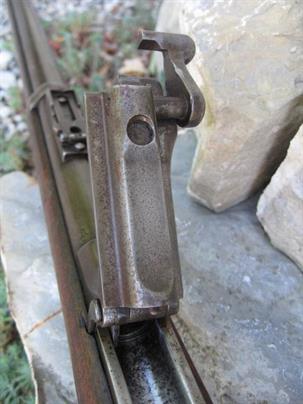

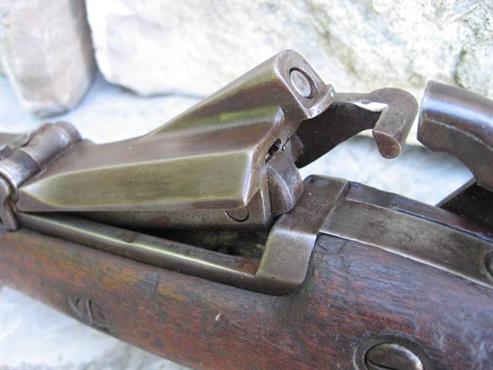

Particolare del gruppo otturatore semiaperto e aperto completamente.
chiudi

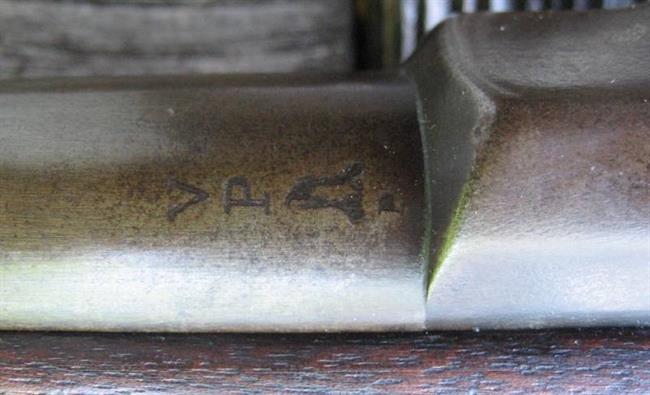

Marchi di accettazione US Army sul lato sinistro della canna.
chiudi

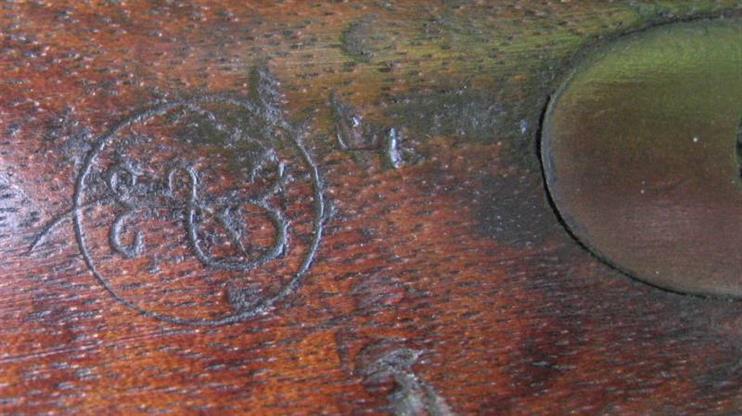

Marchio di accettazione militare posto nella porzione inferiore della calciatura: una P in caratteri corsivi iscritta in un cerchio.
chiudi

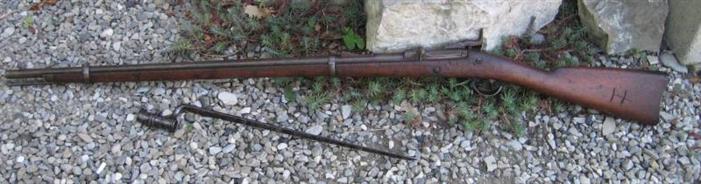

Vista laterale sinistra con la baionetta a “calza” Modello 1873 originale.
