Fabbrica |
Crvena Zastava Kragujevac dal 1947 alla metà degli anni ‘50. |
Modello |
Modello 1924/47- Puska 7,9mm M24/47. |
Tipo |
Fucile ad otturatore girevole scorrevole tipo Mauser 98. |
Calibro |
8x57JS |
Canna |
Lunghezza 504 mm; quattro principi ad andamento destrorso. |
Sistema di percussione |
Diretto. |
Alimentazione |
Serbatoio integrato da 5 colpi. |
Peso dello scatto |
2.500 g. |
Estrattore |
Posizionato sulla testa dell’otturatore. |
Espulsione |
Automatica all'estrazione con fondello che picchia su perno. |
Congegni di puntamento |
Alzo tarato da 100 a 2000 metri. |
Congegni di sicurezza |
A leva a tre posizioni tipo mauser. |
Lunghezza totale |
1090 mm. |
Peso |
4000 g. |
Materiali |
Acciaio per la meccanica; noce o faggio i legni. |
Numero di Catalogo Nazionale |
13317 |
1 Lato destro. Il fucile M/24-47 non è altro che un Mauser Modello 1924 aggiornato al nuovo
standard nel 1947 presso la Zastava.

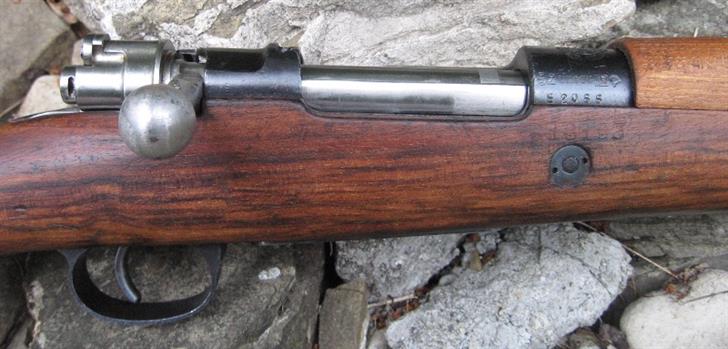

2 La meccanica vista dal lato destro.

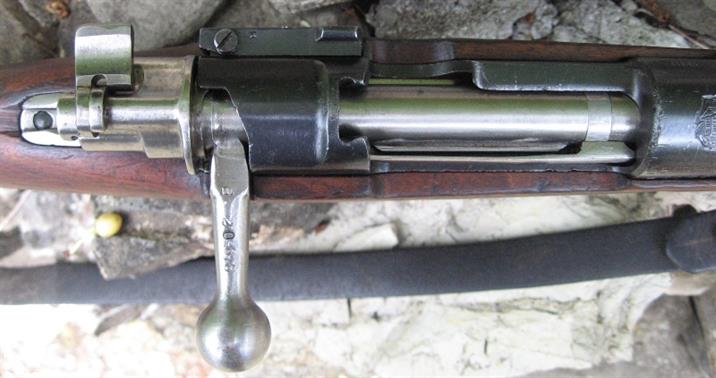

3 L’otturatore a manubrio dritto visto dall’alto.

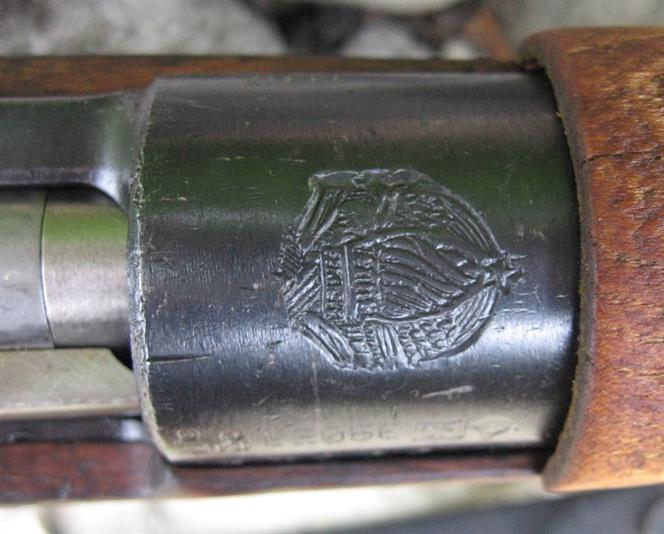

4 Il crest della Repubblica Democratica Federale di Jugoslavia.

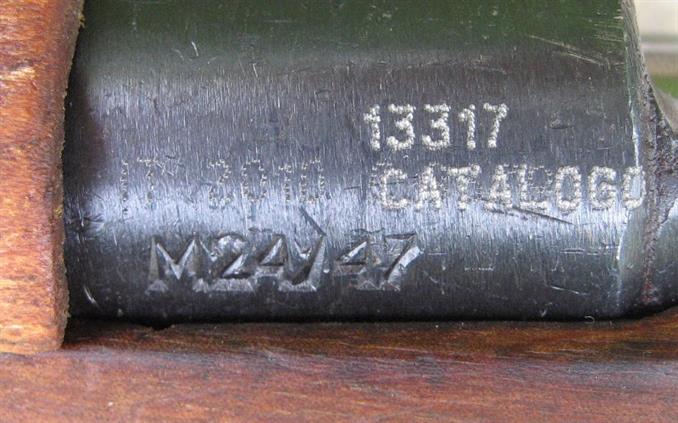

5 L’identificazione del modello oltre a marchi di importazione e il cat. Nazionale.

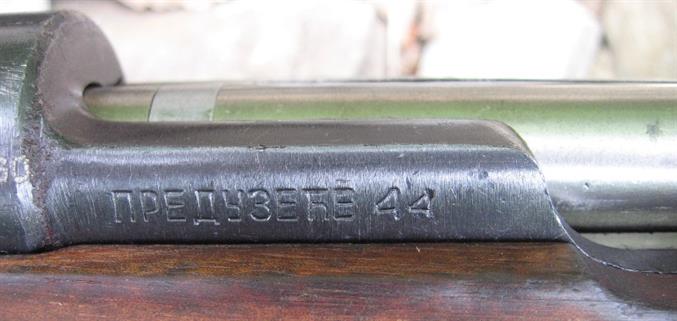

6 La scritta in carattere cirillico identifica il codice della fabbrica che ha eseguito i lavori di
aggiornamento: PREDUCETE 44 alias la Czerna Zastava di Kragujevac.

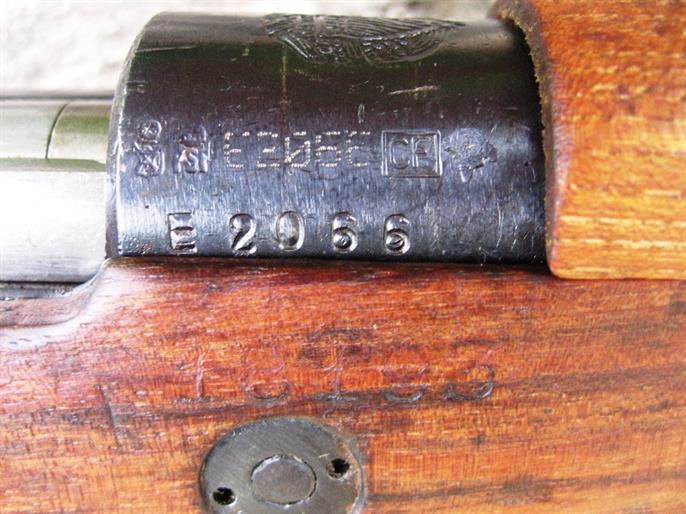

7 La matricola e altri marchi del banco di prova e di importazione. Appena sotto, sui legni, è
evidente la vecchia matricola di questi che erano appartenuti ad un arma diversa.

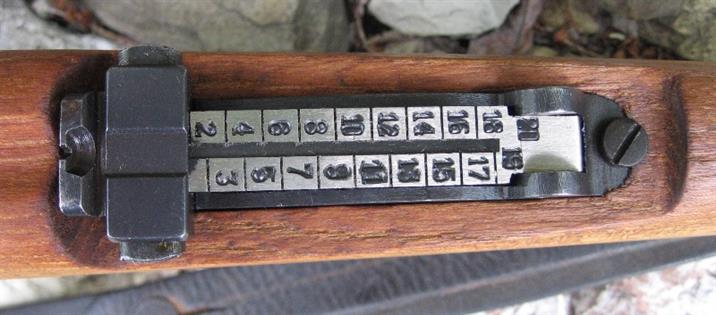

8 L’alzo con le distanze evidenziate in nero, come nei Mosin-Nagant Modello 1944 Slavi, settato
da 100 a 2000 metri.

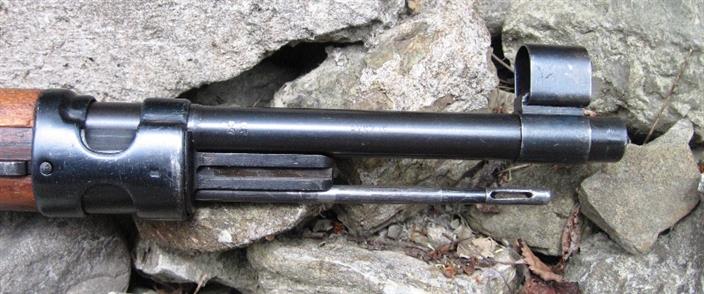

9 La parte terminale della canna con il caratteristico tunnel copri mirino, derivato dai mauser
K98k tedeschi, come la fascetta superiore con attacco baionetta.

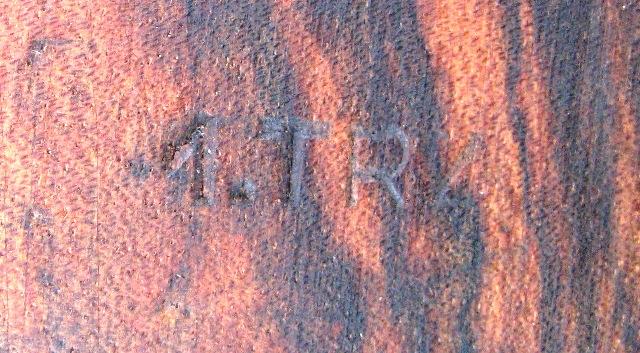

10 1.T.R.Z. marchio usato ampiamente nelle carabine M44 Mosin riasenalizzate dagli Jugoslavi,
con il cambio della calciatura in legno, ma anche su i fucili Mauser passati dalla Zastava.
11 La carabina vista dal lato sinistro.
