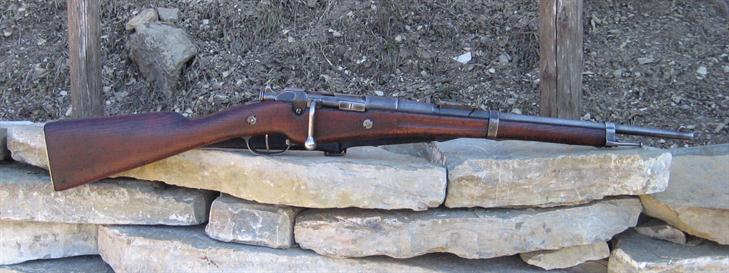

1 Il Moschetto Berthier M1892 per le sue dimensioni contenute ( 945 centimetri) e la particolare forma è un arma che non passa totalmente inosservata.

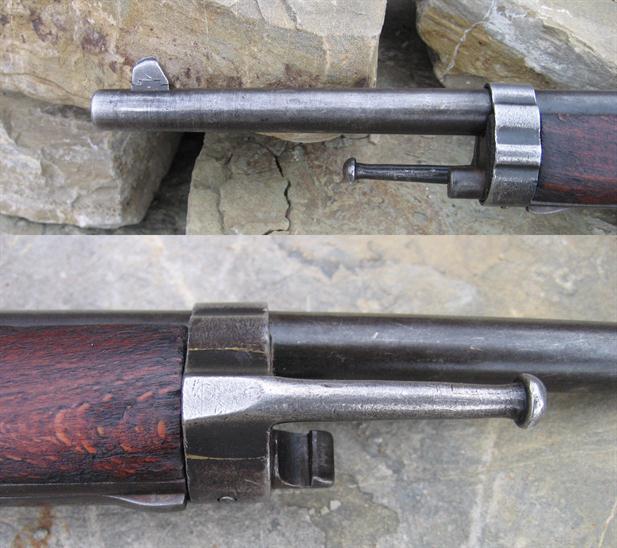

2, 3 La parte terminale della canna con il mirino e il bocchino finale con l’attacco a perno per la baionetta e il gancio del fascio d’armi. Nella seconda immagine un particolare del gancio per la baionetta, il fascio d’armi e la fascetta superiore trattenuta da una molla a lamina.

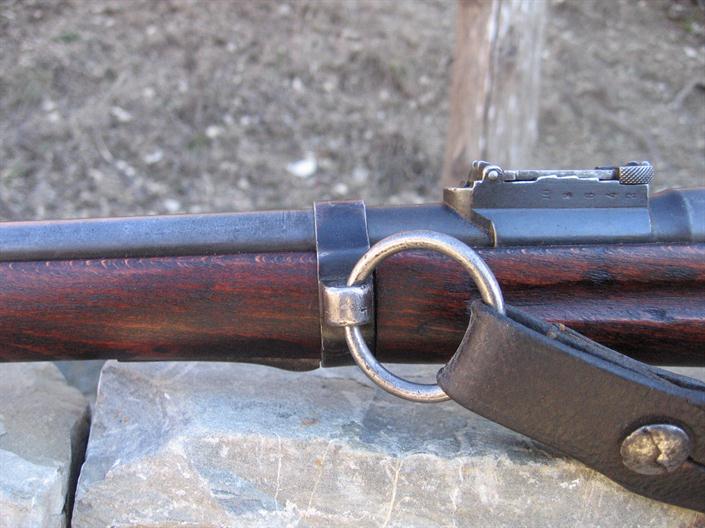

4 La fascetta centrale con l’anello per la cinghia circolare e gli organi di mira.

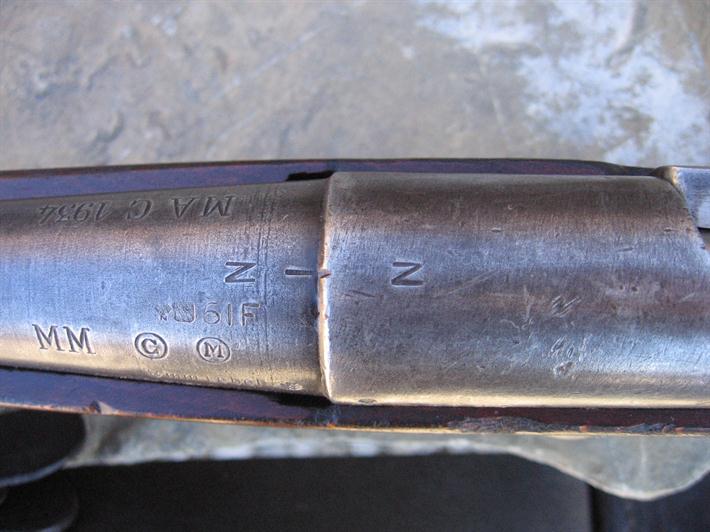

5 Sul lato sinistro della camera di cartuccia e culatta sono riportati vari punzoni di accettazione francesi, la matricola e i marchi dei banchi di prova tedeschi.

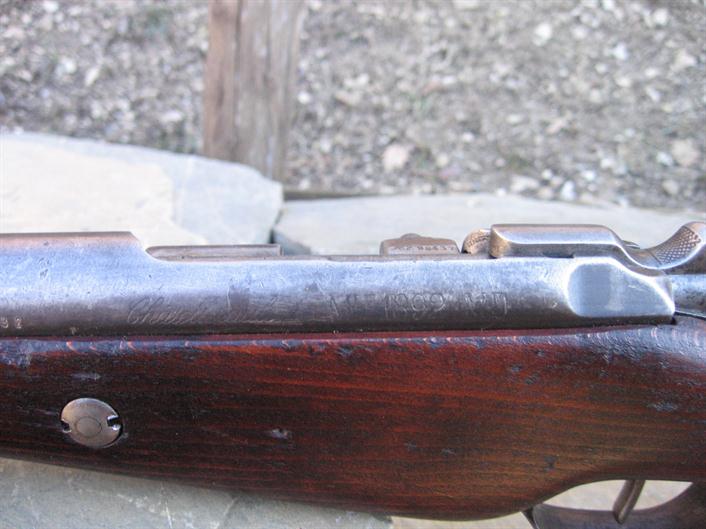

6 Ancora sul lato sinistro della culatta è visibile dove l’arma è stata fabbricata (Chatellerault) e il modello ( M.le 1892).

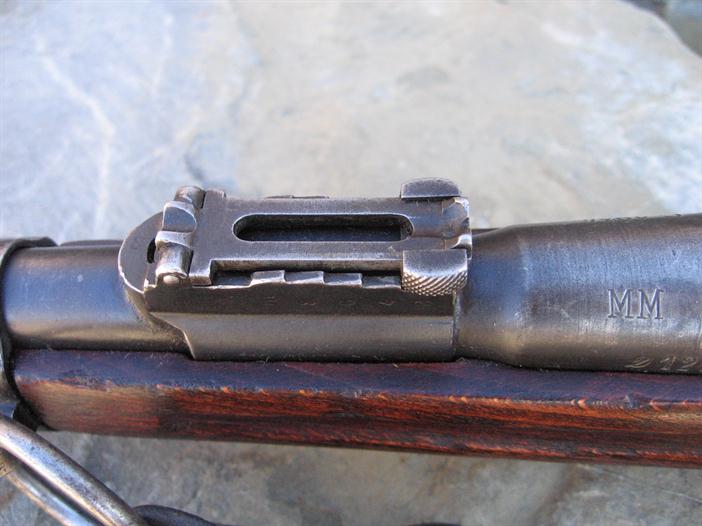

7 Alzo con ritto a quadrante e cursore su base a gradini tarato da 200 a 2000 m.

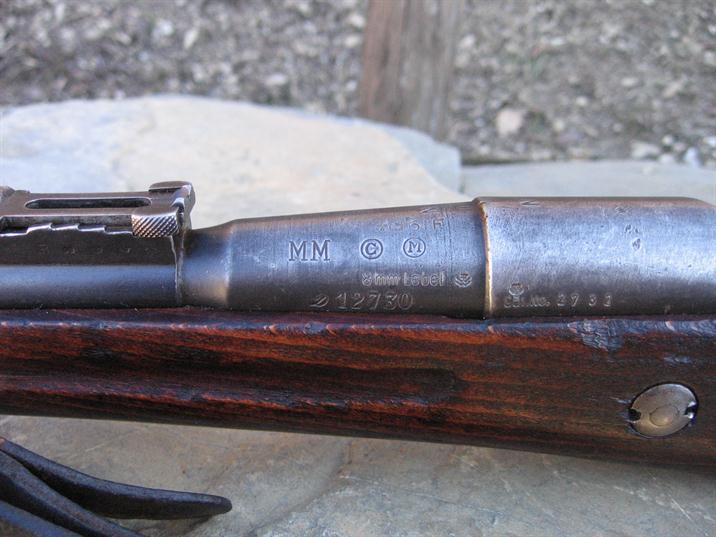

8 Il moschetto nel 1935 subì la modifica (evidente per mezzo delle due N maiuscole ) della camera di scoppio per la nuova versione della 8x50 Lebel con palla calibro .325.

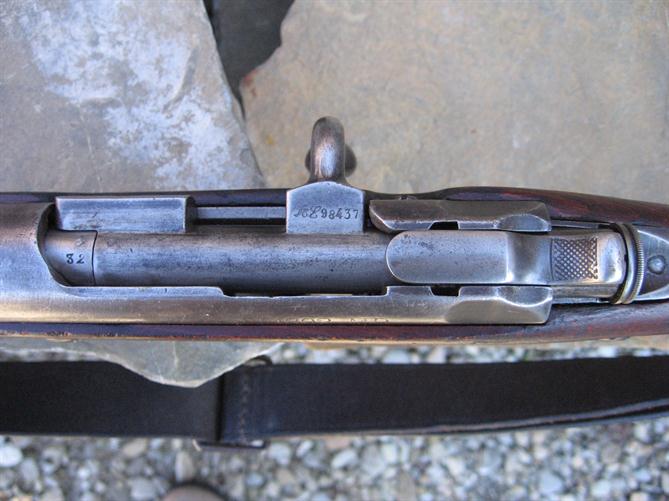

9 Foto dall’alto dell’otturatore in posizione di chiusura. Molto spesso le armi francesi non presentano alcun sistema di sicura tipico ma prevedevano l’accompagnare il percussore in avanti, con cautela, a grilletto premuto.

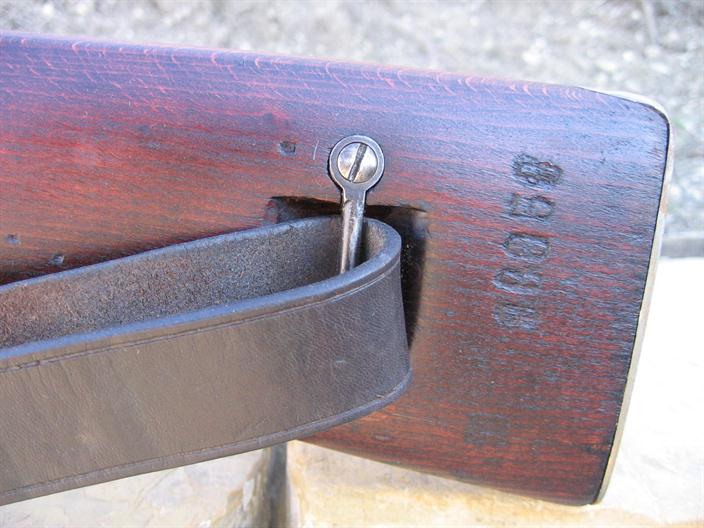

10 La maglietta inferiore per la cinghia direttamente inserita nella pala del calcio.

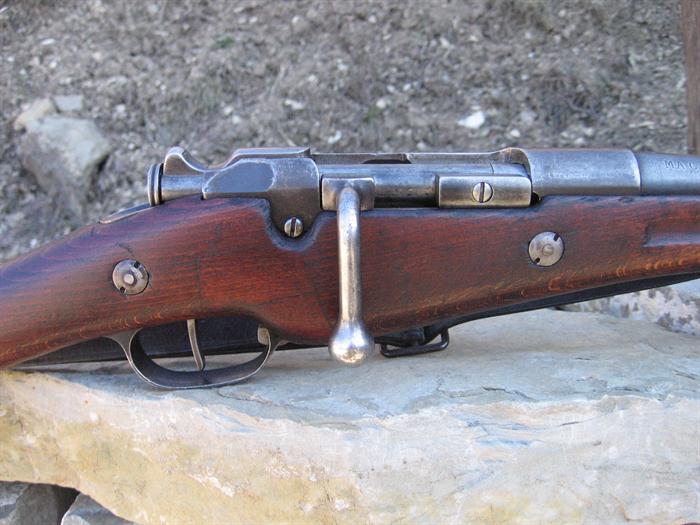

11 Immagine della meccanica e del prolungamento dei legni, simili ad una pancia, concepito per proteggere il serbatoio da 3 colpi. Si notano pure segni di riparazione dei legni compiuti in arsenale.

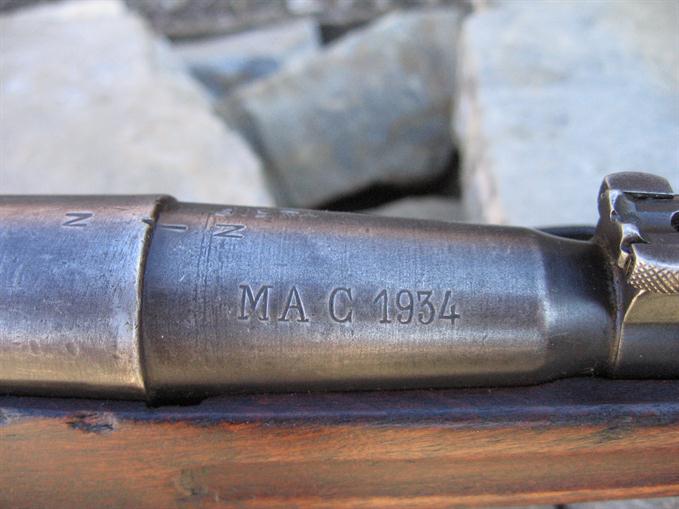

12 Il “fucile” è stato fabbricato/riassemblatto nel 1934.

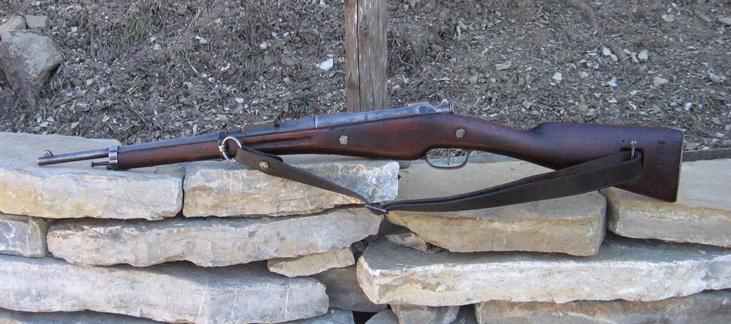

13 Il Mosqueton M.le 1892 visto dal lato destro.
2, 3 La parte terminale della canna con il mirino e il bocchino finale con l’attacco a perno per la baionetta e il gancio del fascio d’armi. Nella seconda immagine un particolare del gancio per la baionetta, il fascio d’armi e la fascetta superiore trattenuta da una molla a lamina.
4 La fascetta centrale con l’anello per la cinghia circolare e gli organi di mira.
5 Sul lato sinistro della camera di cartuccia e culatta sono riportati vari punzoni di accettazione francesi, la matricola e i marchi dei banchi di prova tedeschi.
6 Ancora sul lato sinistro della culatta è visibile dove l’arma è stata fabbricata (Chatellerault) e il modello ( M.le 1892).
7 Alzo con ritto a quadrante e cursore su base a gradini tarato da 200 a 2000 m.
8 Il moschetto nel 1935 subì la modifica (evidente per mezzo delle due N maiuscole ) della camera di scoppio per la nuova versione della 8x50 Lebel con palla calibro .325.
9 Foto dall’alto dell’otturatore in posizione di chiusura. Molto spesso le armi francesi non presentano alcun sistema di sicura tipico ma prevedevano l’accompagnare il percussore in avanti, con cautela, a grilletto premuto.
10 La maglietta inferiore per la cinghia direttamente inserita nella pala del calcio.
11 Immagine della meccanica e del prolungamento dei legni, simili ad una pancia, concepito per proteggere il serbatoio da 3 colpi. Si notano pure segni di riparazione dei legni compiuti in arsenale.
12 Il “fucile” è stato fabbricato/riassemblatto nel 1934.
13 Il Mosqueton M.le 1892 visto dal lato destro.
| Fabbrica | Arsenali di St. Etienne, Chatellerault, Tulle. |
| Modello | Mousqueton modèle 1892. |
| Tipo | Moschetto ad otturatore girevole-scorrevole. |
| Calibro | 8x50R Lebel. |
| Canna | Lunga 45 cm, rigatura a 4 principi destrorsi. |
| Sistema di percussione | Diretto. |
| Alimentazione | Mezzo lastrina di caricamento da tre colpi. |
| Peso scatto | 2,3 Kg. |
| Estrattore | A gancio su testa otturatore. |
| Congegni di puntamento | Alzo con ritto a quadrante e cursore su base a gradini tarato da 200 a 2000 m; lunghezza linea di mira 350 mm.. |
| Lunghezza totale | 945 mm |
| Peso | 3,05 Kg |
| Materiali | Acciaio; noce e faggio per calciatura. |
| Numero di Catalogo Nazionale | 2732 |
Descrizione foto, clicca sui numeri per la visualizzazione:
chiudi
Immagine della meccanica e del prolungamento dei legni, simili ad una pancia, concepito per proteggere il serbatoio da 3 colpi. Si notano pure segni di riparazione dei legni compiuti in arsenale.
chiudi
Il “fucile” è stato fabbricato/riassemblatto nel 1934.
chiudi
Il Mosqueton M.le 1892 visto dal lato destro.
Il Moschetto Berthier M1892 per le sue dimensioni contenute ( 945 centimetri) e la particolare forma è un' arma che non passa totalmente inosservata.
chiudi
chiudi
La parte terminale della canna con il mirino e il bocchino finale con l’attacco a perno per la baionetta e il gancio del fascio d’armi. Nella seconda immagine un particolare del gancio per la baionetta, il fascio d’armi e la fascetta superiore trattenuta da una molla a lamina.
chiudi
La fascetta centrale con l’anello per la cinghia circolare e gli organi di mira.
chiudi
Sul lato sinistro della camera di cartuccia e culatta sono riportati vari punzoni di accettazione francesi, la matricola e i marchi dei banchi di prova tedeschi.
chiudi
Ancora sul lato sinistro della culatta è visibile dove l’arma è stata fabbricata (Chatellerault) e il modello ( M.le 1892).
chiudi
Alzo con ritto a quadrante e cursore su base a gradini tarato da 200 a 2000 m.
chiudi
Il moschetto nel 1935 subì la modifica (evidente per mezzo delle due N maiuscole ) della camera di scoppio per la nuova versione della 8x50 Lebel con palla calibro .325.
chiudi
Foto dall’alto dell’otturatore in posizione di chiusura. Molto spesso le armi francesi non presentano alcun sistema di sicura tipico ma prevedevano l’accompagnare il percussore in avanti, con cautela, a grilletto premuto.
chiudi
La maglietta inferiore per la cinghia direttamente inserita nella pala del calcio.
