| Fabbrica | Kirikkale Tufek Fabrikast, Ankara dal 1940 al 1946. |
| Modello | Mauser Modello 1938 K. Kale |
| Tipo | Fucile ad otturatore girevole scorrevole tipo Mauser. |
| Calibro | 8x57IS |
| Canna | Lunghezza 7400 mm; rigatura a 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile con apposita lastrina metallica. |
| Peso dello scatto | Circa 2.000g. |
| Estrattore | Posizionato sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo con ritto e tangente con cursore tarato da 100 a 2000 metri. |
| Congegni di sicurezza | A bandiera a tre posizioni tipo Mauser. |
| Lunghezza totale | 1.240 mm |
| Peso | 4.000 g (circa) |
| Materiali | Acciaio per la meccanica; varie essenze per la calciatura. |
| Numero di Catalogo Nazionale | 6735 |
Descrizione foto, clicca sui numeri per la visualizzazione:

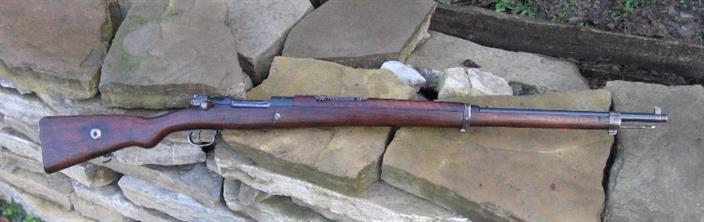

1 Il fucile Modello 1938 turco visto dal lato destro. Si nota perfettamente l’elevato grado di parentela con
modelli più ricercati e “nobili” essendo,alla fine, un fucile tipo M1898 riarsenalizzato alla fine degli anni
’30 in vista dello scoppio di un nuovo conflitto mondiale.

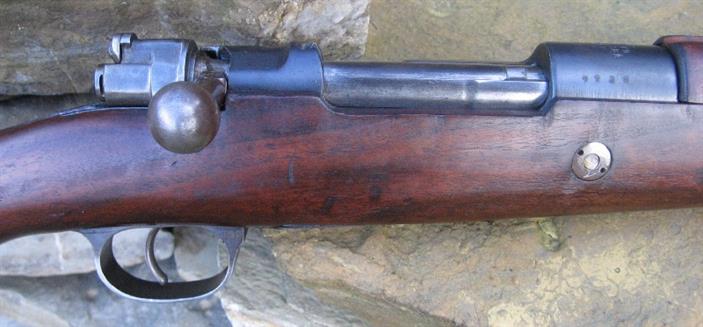

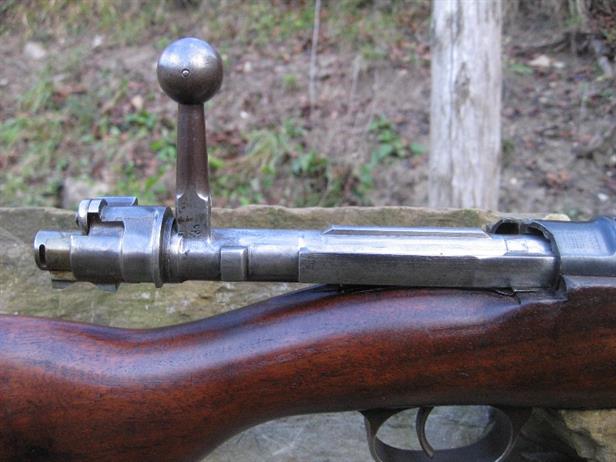

2 Il lato destro della meccanica, in chiusura, e parte del calcio visti da vicino. La presenza della vite di
rinforzo nella calciatura stessa , al di sotto della camera di cartuccia, è dovuta al fatto che i Turchi
riutilizzarono quantità ingenti di calciature di scorta dei precedenti fucili in calibro 7,65x53 tipo 1893 e
1903 che non erano sati concepiti per sopportare le pressioni e il rinculo della nuova cartuccia di
ordinanza 8x57IS.

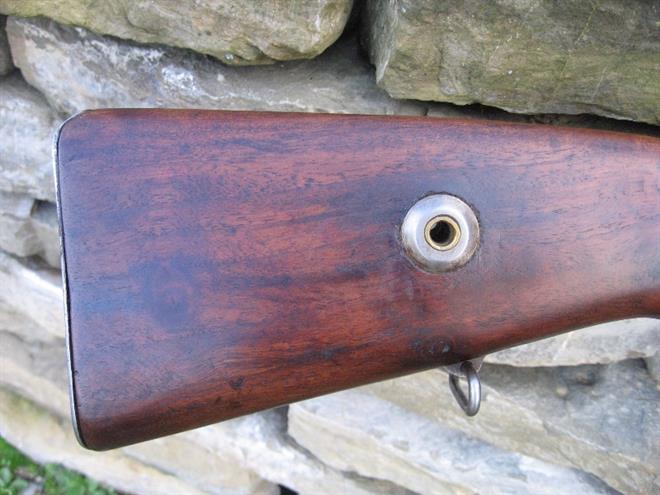

3 La pala del calcio con il caratteristico foro cilindrico, mutuato dai Gew98 tedeschi e non solo, usato
per lo smontaggio da campo dell’otturatore in assenza degli appositi attrezzi.
4 Meccanica vista dall’alto. Il fucile è un Large Ring con otturatore standard 1898 e receiver fabbricato
direttamente presso la fabbrica di Kirikkale.

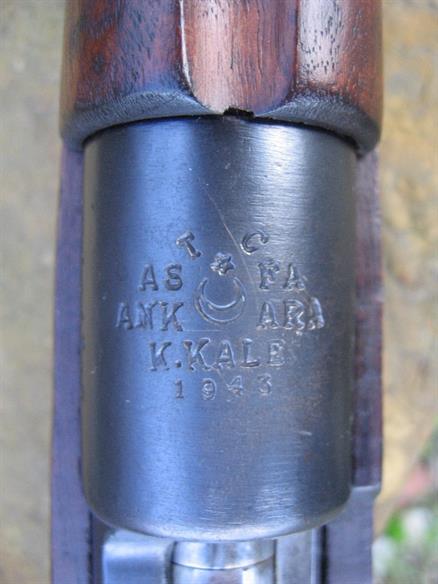

5 I marchi sulla camera di cartuccia tipici delle armi tipo M1938. La mezzaluna con stella emblema
nazionale con sopra le lettere T e C (Turkiye Cumhuriyeti- Repubblica Turca), ASFA ANKARA (Askari
Fabrika Ankara- Fabbrica Militare di Ankara), K. KALE (Kirikkale Tufek Fabrikast- Fabbrica di Fucili di
Kirikkale) e anno di costruzione (1943).

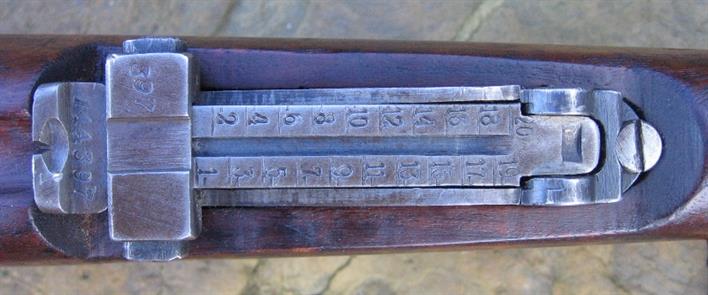

6 L’alzo settato da 100 a 2000 con numerazione occidentale adottata dalla Turchia dopo la Fine
dell’impero è l’introduzione dell’alfabeto latino al posto di quello Arabo. La matricola è riportata per intero
sulla tacca e marzialmente nel cursore mobile.

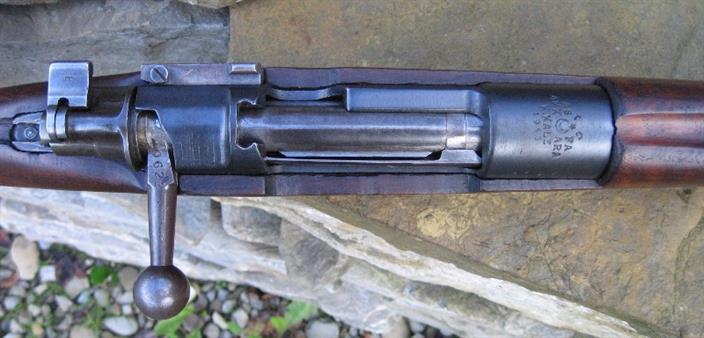

7 Otturatore aperto e completamente arretrato.

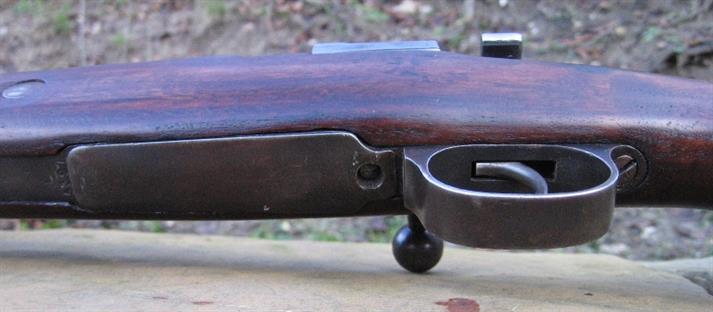

8 La scatola serbatoio vista da sotto. Non è presente nessun sistema di apertura rapida di questa per
mezzo di pulsante o leva a molla ospitata sul ponticello.

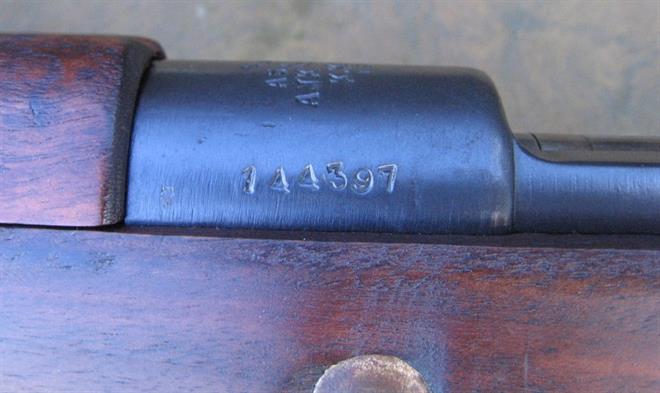

9 Sul lato sinistro della meccanica è impressa per intero la matricola dell’arma. In totale si stima una
produzione di 250.000 fucili tipo K.Kale 1938 dal 1940 al 1946.

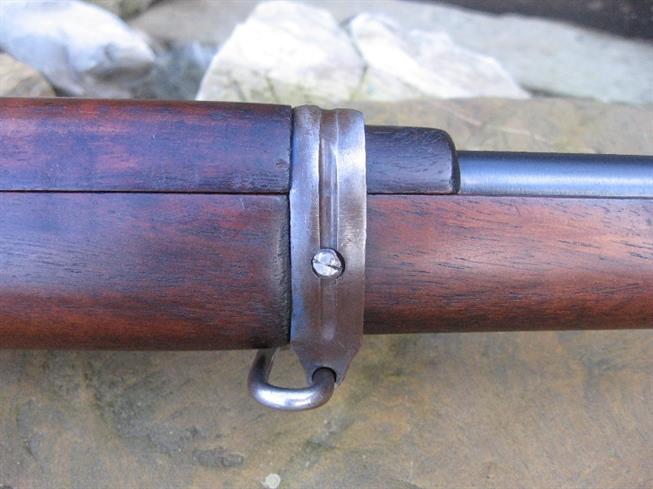

10 La fascetta mediana è bloccata al legno per mezzo di una spina ricavata da una vite ex filettata.

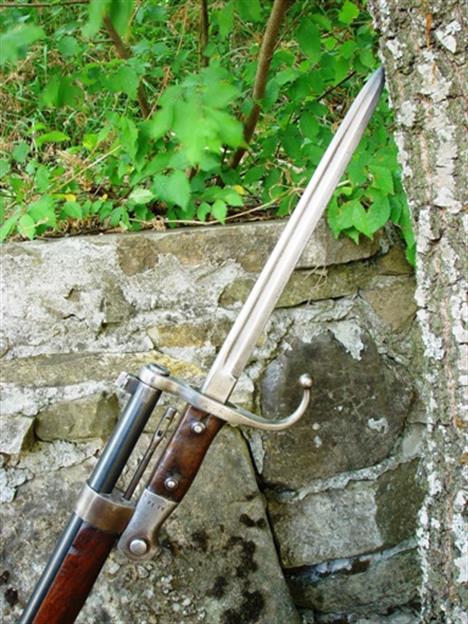

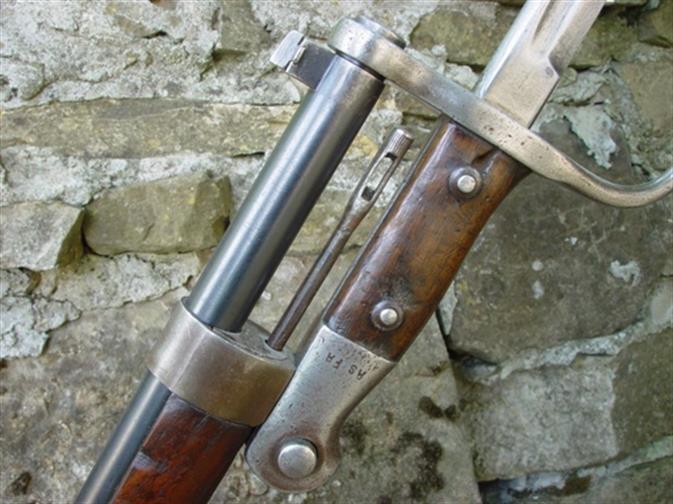

11 La parte terminale della canna con il fascetta terminale, la bacchetta di pulizia, il mirino e con inserita
una baionetta modello 1893 modificata M1938 con accorciamento della lama.
12 Immagine più ravvicinata con i marchi impressi sull’impugnatura della baionetta tipo M93/38.

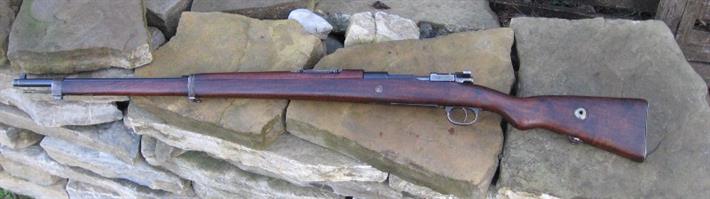

13 Foto finale dell’arma presa dal lato sinistro.
chiudi
La parte terminale della canna con il
fascetta terminale, la bacchetta di
pulizia, il mirino e con inserita una
baionetta modello 1893 modificata
M1938 con accorciamento della
lama.
chiudi
Il lato destro della meccanica, in chiusura, e parte del calcio visti da vicino. La presenza della
vite di rinforzo nella calciatura stessa , al di sotto della camera di cartuccia, è dovuta al fatto
che i Turchi riutilizzarono quantità ingenti di calciature di scorta dei precedenti fucili in calibro
7,65x53 tipo 1893 e 1903 che non erano sati concepiti per sopportare le pressioni e il rinculo
della nuova cartuccia di ordinanza 8x57IS.
chiudi
La pala del calcio con il caratteristico foro cilindrico, mutuato dai Gew98 tedeschi e non solo,
usato per lo smontaggio da campo dell’otturatore in assenza degli appositi attrezzi.
chiudi
Meccanica vista dall’alto. Il fucile è un Large Ring con otturatore standard 1898 e receiver
fabbricato direttamente presso la fabbrica di Kirikkale.
chiudi
I marchi sulla camera di cartuccia
tipici delle armi tipo M1938. La
mezzaluna con stella emblema
nazionale con sopra le lettere T e
C (Turkiye Cumhuriyeti- Repubblica
Turca), ASFA ANKARA (Askari
Fabrika Ankara- Fabbrica Militare di
Ankara), K. KALE (Kirikkale Tufek
Fabrikast- Fabbrica di Fucili di
Kirikkale) e anno di costruzione
(1943).
chiudi
L’alzo settato da 100 a 2000 con numerazione occidentale adottata dalla Turchia dopo la Fine
dell’impero è l’introduzione dell’alfabeto latino al posto di quello Arabo. La matricola è riportata
per intero sulla tacca e marzialmente nel cursore mobile.
chiudi
Otturatore aperto e completamente arretrato.
chiudi
La scatola serbatoio vista da sotto. Non è presente nessun sistema di apertura rapida di questa
per mezzo di pulsante o leva a molla ospitata sul ponticello.
chiudi
Sul lato sinistro della meccanica è impressa per intero la matricola dell’arma. In totale si
stima una produzione di 250.000 fucili tipo K.Kale 1938 dal 1940 al 1946.
chiudi
La fascetta mediana è bloccata al legno per mezzo di una spina ricavata da una vite ex
filettata.
chiudi
Il fucile Modello 1938 turco visto dal lato destro. Si nota perfettamente l’elevato grado di
parentela con modelli più ricercati e “nobili” essendo,alla fine, un fucile tipo M1898 riasenalizzato
alla fine degli anni ’30 in vista dello scoppio di un nuovo conflitto mondiale.
chiudi
Immagine più ravvicinata con i marchi impressi sull’impugnatura della baionetta tipo M93/38.
chiudi
Foto finale dell’arma presa dal lato sinistro.
