Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Österreichische Waffenfabrik Gesellschaft, Steyr (Austria) 49.000 armi prodotte.
Modello Fucile  Modello 1886
Tipo Fucile ad otturatore girevole scorrevole  Kropatschek.
Calibro 8x60R, 8x56R Kropatschek.
Canna Lunghezza  820 mm; rigatura a 4 principi ad andamento destrorso.
Sistema di percussione Diretto.
Alimentazione Serbatoio tubolare dalla capacità di 8 colpi caricabile manualmente.
Peso dello scatto 3.800 g.
Estrattore Posto sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo a quadrante con doppio ritto scorrevole tarato da 200 a 2000 metri.
Congegni di sicurezza A bandiera a due posizioni tipo Mauser.
Lunghezza totale 1.325 mm.
Peso 4.450 g.
Materiali Acciaio per la meccanica; noce per i legni.
Numero di Catalogo Nazionale Arma Antica.

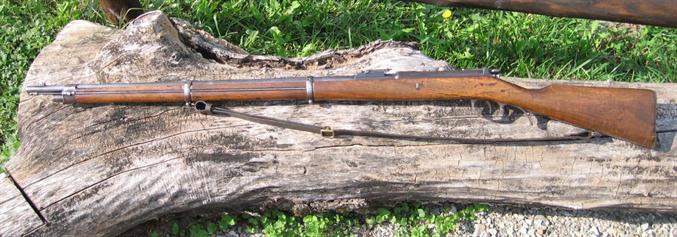

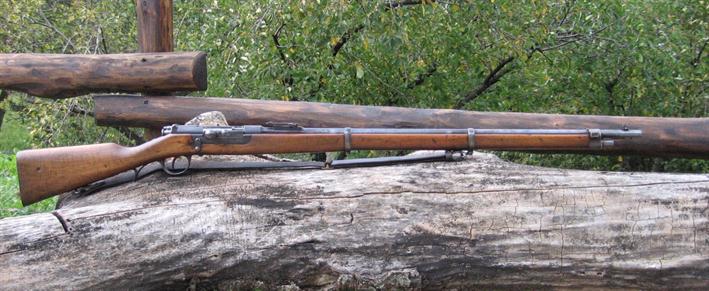

1 Il fucile o Espingarda M.1886 visto dal lato destro. L’ arma qui presente è un ex Kroptschek coloniale senza la tipica astina copricanna superiore.

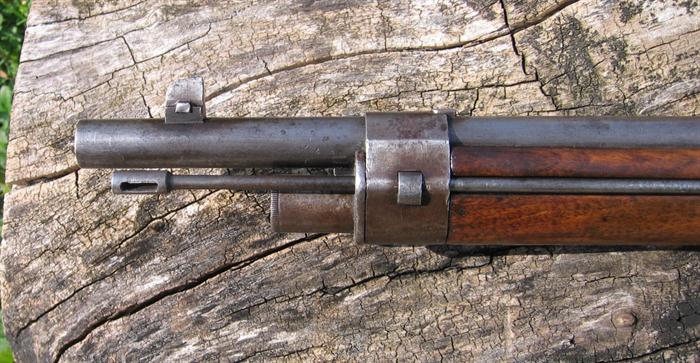

2 Parte terminale della canna con la tipica fascetta superiore con il prolungamento cilindrico del serbatoio dal quale è possibile estrarre la mallo del serbatoio.

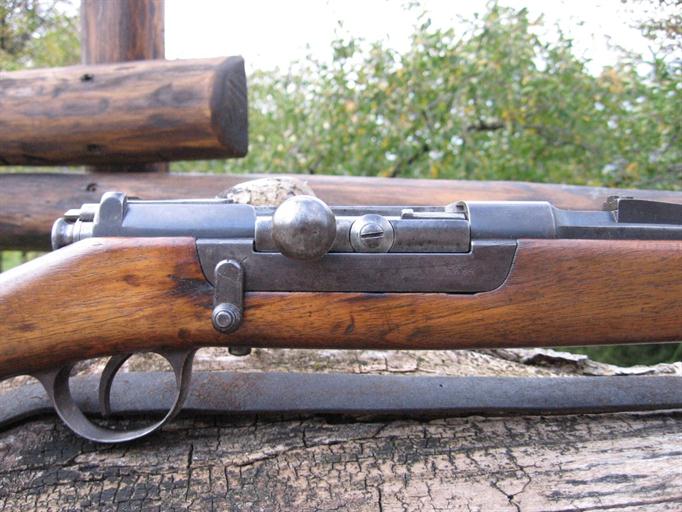

3 La meccanica vista dal lato destro. Sulla scatola di culatta è ben visibile la leva del disconnettere del serbatoio o cut-off.

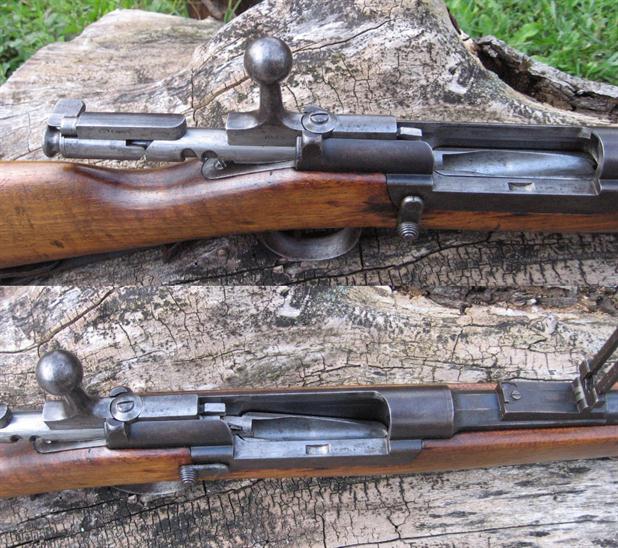

4-5 Il caratteristico otturatore arretrato. Dalle immagini si riconosce a leva a cucchiaio dell’elevatore in posizione rialzata ed in seguito abbassata.

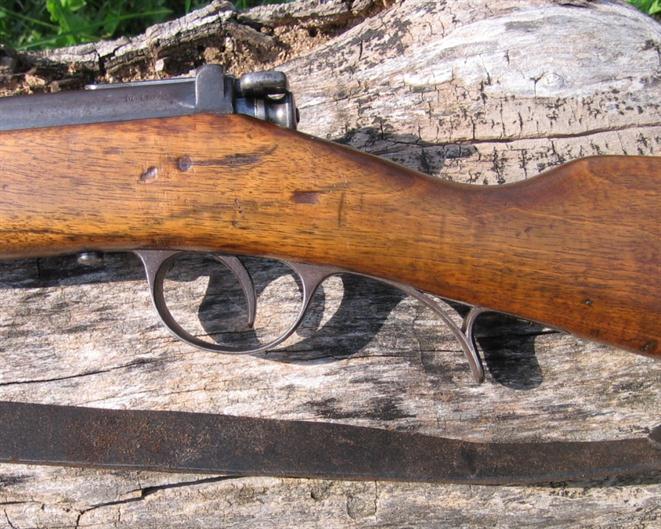

6 Il caratteristico ponticello paragrilletto con l’immancabile impugnatura a pistola.

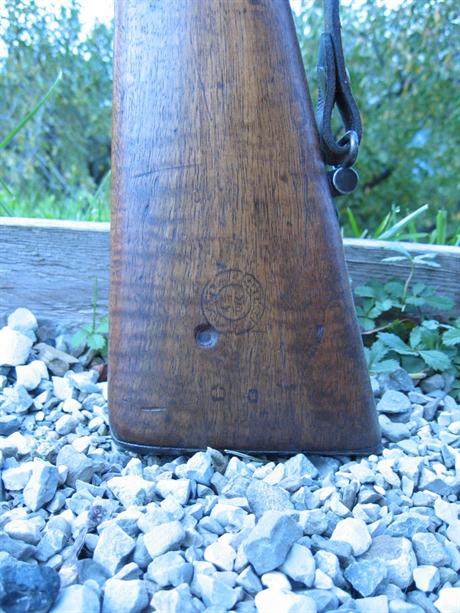

7 Pur essendo passato più di un secolo sulla calciatura sono presenti e visibili ancora i marchi tipici della Steyr.

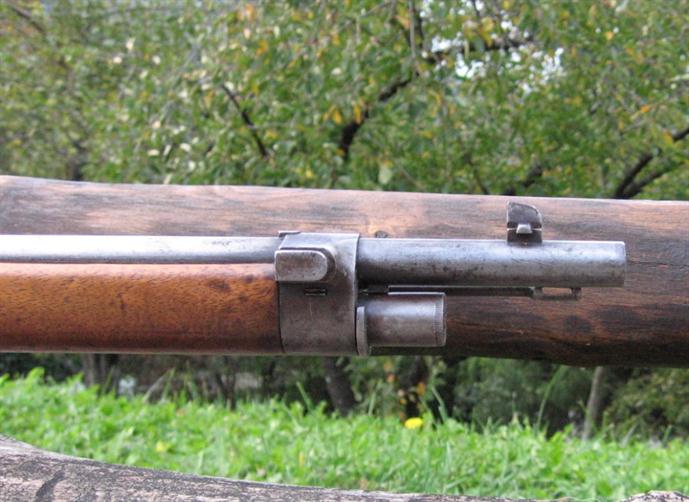

8 La parte terminale della canna vista da sinistra con la posizione laterale della bacchetta di pulizia.

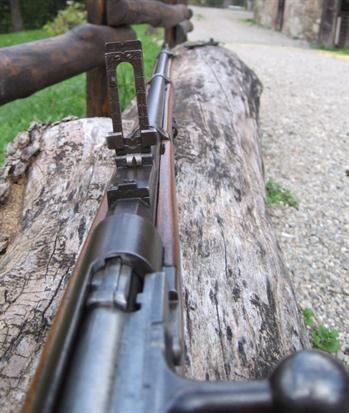

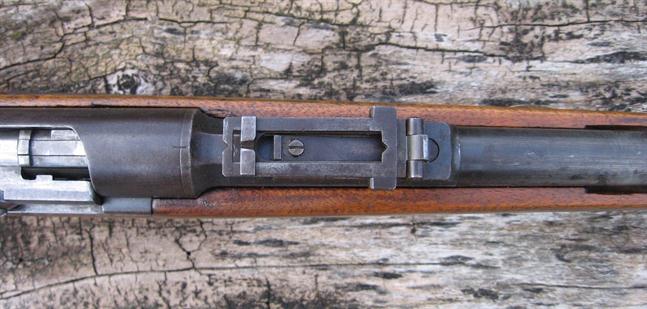

9-10 Gli organi di mira a riposo e elevati.
11 Concludendo il fucile dal lato sinistro.
